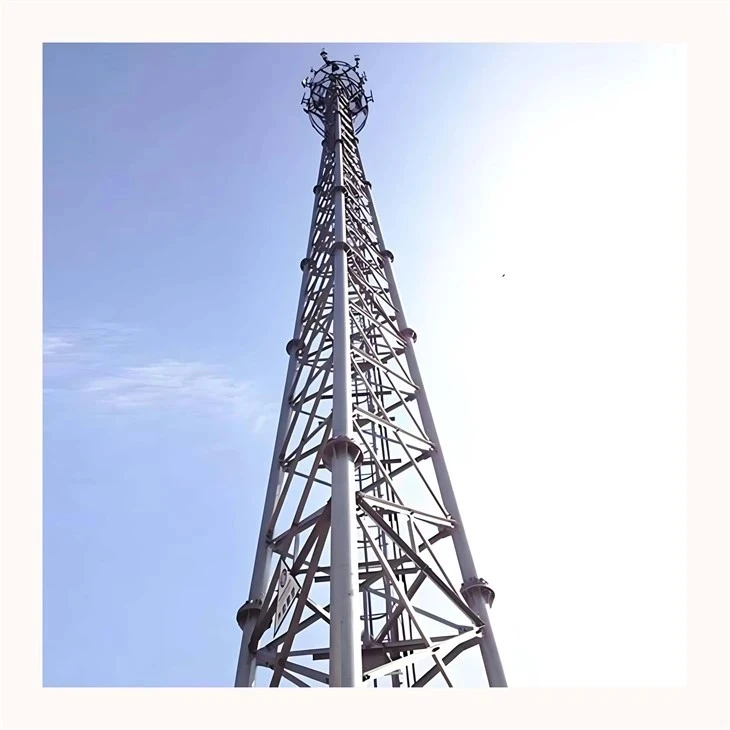

Dar Tabanlı Açılı Kule

Dar Tabanlı Açılı Kule, kısıtlı iletim hattı koridor açılarında ayak izi gereksinimlerini en aza indirmek için azaltılmış bacak aralığıyla tasarlanmış, kendini-destekleyen çelik kafesli bir kuledir.

Soruşturma göndermek

Ürüne Genel Bakış

Temel Özellikler

Azaltılmış taban alanı, geleneksel açılı kulelerin yerleştirilemediği dar koridorlarda kuruluma olanak sağlar.
Kazıklı temellerle birleştirilmiş dar-taban konfigürasyonu, yol kesimlerindeki büyük-ölçekli kazıların azaltılmasına yardımcı olur.
Kompakt bacak düzenlemesi, binaların ve yer altı tesislerinin etrafındaki açıklık esnekliğini artırır.
Q420B/Q460 yüksek-kalın-açılı çelik elemanlar, azaltılmış taban koşulları altında hat sapma noktalarında oluşturulan yanal kuvvetlere karşı direnci korur.
100μm'lik sıcak-daldırma galvanizli kaplama, dış ortamlarda-sabit, uzun vadeli korozyon koruması sağlar.

Teknik Özellikler

Parametre	Standart Şartname / Aralık
Malzeme Sınıfı	Q420B, Q460, ASTM A572 GR60 / GR65 Yüksek-Mukavemetli Açılı Çelik
Korozyon Önleyici{0}}	Sıcak-Daldırma Galvanizleme (ASTM A123 / ISO 1461, Ort. Çinko Kalınlığı 100μm'den büyük veya eşit)
Gerilim Seviyesi	110kV–220kV Kentsel İletim ve Hat Tadilat Projeleri
Taban Genişliğinin Azaltılması	Geleneksel açılı kulelere kıyasla yaklaşık %15–%35
Tasarım Standartları	ASCE 10-15, TIA-222-H, EN 1993, IEC 60826
Denetleme	%100 UT, MT ve RT
Uygulanabilir Alanlar	Kent koridorları, yeşil kuşaklar, sanayi bölgeleri, hizmetin-yoğun olduğu alanlar

Proje Seçim Esasları

Geleneksel kulelerin mevcut koridor genişliğini aştığı iletim projeleri.
Arazi edinimi veya koordinasyon kısıtlamalarının yüksek olduğu projeler.
Mevcut yer altı tesislerinden kaçınılmasını gerektiren yerler.
Koridor genişletmenin mümkün olmadığı hat iyileştirme projeleri.
Orta refüjlerdeki, yol kenarındaki şeritlerdeki veya diğer sınırlı alanlardaki kurulum noktaları.

SSS

S: Tasarım çizimlerini sağlamadan önce hangi temel bilgiler gereklidir?

C: Gerekli girdiler arasında hat voltajı seviyesi, sapma açısı, iletken tipi ve demetleme konfigürasyonu, kule konumu, arazi koşulları, rüzgar hızı ve buz yükleme verileri yer alır.

S: Kule kentsel ortamlarda ne gibi kurulum avantajları sağlıyor?

C: Tamamen cıvatalı yapı, bölümlü taşıma ve montaja olanak tanıyarak geniş kurulum alanına ve ağır kaldırma ekipmanına olan bağımlılığı azaltır.

S: Dar taban tasarımı yeraltı hizmetlerinin-yoğun olduğu alanlar için uygun mudur?

C: Evet. Azaltılmış temel ayak izi, hizmetin-sıkışık olduğu ortamlarda daha kolay koordinasyon ve konumlandırma sağlar.

S: Standart teslim süreniz ve ödeme koşullarınız nelerdir?

C: Üretim genellikle çizim onayından sonra 35-45 gün sürer. Ödeme koşulları %30 peşin T/T ve bakiye %70 konşimento kopyası karşılığında veya sözleşme anlaşmasına göredir.
